JET GROUTING 공법(지반보강 및 차수)
작성자 : 관리자	작성일 :      조회수 : 12260

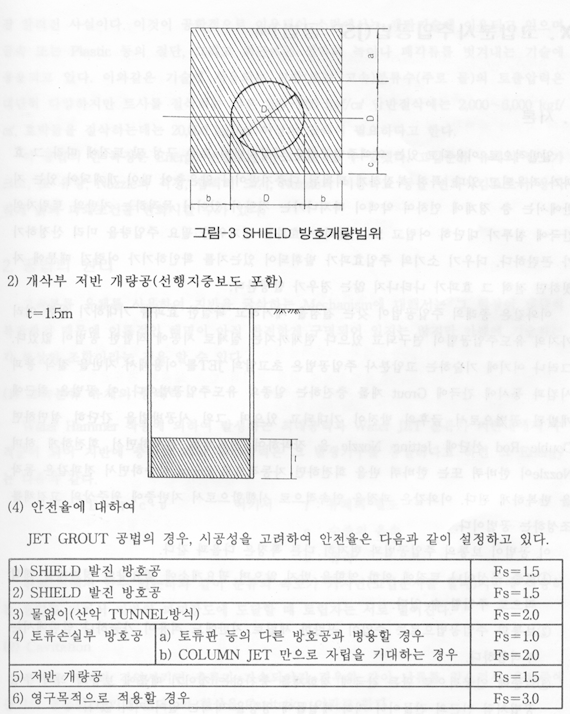

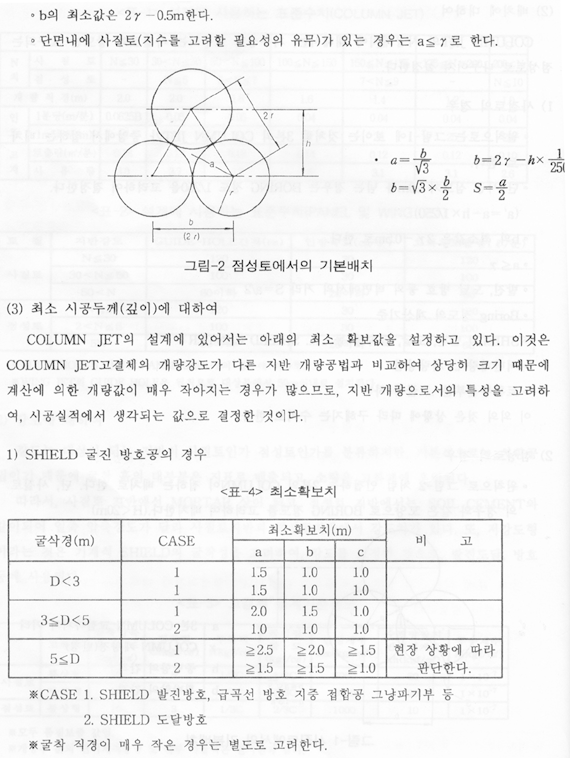

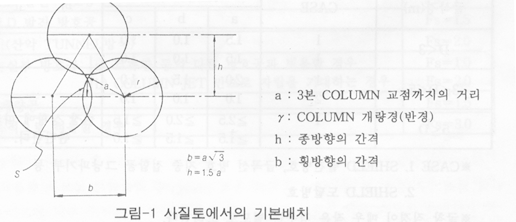

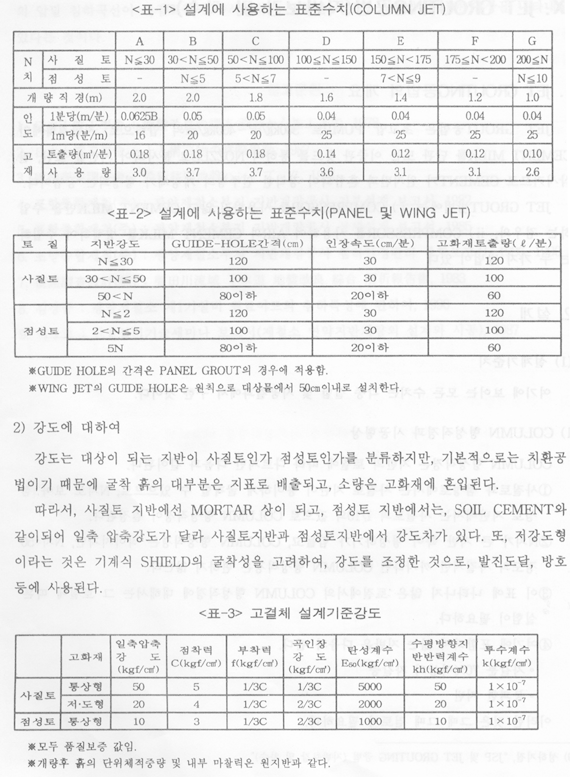

1.개요 JET GROUT공법은 초고압 PUMP로 300kg/c㎡ ~ 400kg/c㎡의 압력으로 지반경화제인 CEMENT MILK를 단관 또는 이중관 롯드를 통하여 NOZZLE로 분사되어 지반을 교란, 절삭시키므로 CEMENT가 원지반과 혼합되어 강력한 원주형의 개량체가 형성되는 공법이다. 2.설계계기준치 여기에 보이는 모든 수치는 각종 실험 및 시공결과에서 구한 것이다. 1)COLUMN 형성직경과시공형상 - 사질토와 점성토에서는 사질토 지반이 용이하게 굴착할 수 있으므로,N치로 보아 점성토 지반에서는 사질토의 1/10의 값으로 COLUMN 형성직경이 결정된다. - N치가 큰 지반 쪽이 형성하기가 힘들고,COLUMN 형성직경은 작아지지만, N치=50정도의 사질지반 까지라면 COLUMN 형성직경은 변하지 않는다. - 이표에 나타나지 않은 토질에서의 COLUMN 형성직경에 대해서는 그 토질에 따른 실험이 필요하다 - 여기에 포함되지 않는 지반은 다음과 같다. * 자갈분 70%이상의 자갈층 * 붕괴한 지반 (2)배치에 대하여 COLUMN JET의 시공배치에 대해서는, 지수성도 요구되는 사질토와 강도만 요구되는 점성토로 나누어져 설정한다. 1)사질토의 경우 - 원칙으로는 그림-1에 보이는 것처럼 3본의 COLUMNJET가 중앙에 접하는 배치로 한다. _ 단 시공 심도가 20m를 넘는 경우는 BORING 정도 1/250을 고려하여 결정한다. - 발진, 도달 방호 등의 벽면에서의 거리 S=a/s - BORING 정도의 계산기준 - SHIEILD 발진, 도달, 급속선 등.... - 저반개량....개량상단 - 토류부실부분....굴착하단. 2)점성토의 경우 원탁으로 그림-2처럼 인접하는 2본의 COLUMN이 접하는 배치로 한다. 단, 사질토의 경우와 같은 모양으로 BORING 정도를 고려하여 배치한다.
