(2)재내력 BAERRETTE기초가 BENTONITE SLURRY액 내에서 시공됨에도 불구하고 통상의 PIER기초와
같은 선단지지력과 주변마찰력을 기대할수 없는데 이는 다음과 같은 현상에 의해 설명될수 있다.
1)선단지지력
CHRDEISSON에 의해 SLURRY액을 사용할 겅유와 사용하지 않은 경우에 대해 테스트가 실시되었는데 초기 침하를
제외하고는 유사하게 거동함이 확인되었는데 이러한 초기침하는 바닥면의 SLIME과 굴착시 바닥면의 이완등에 기인하므로
바닥면의 철저한 클리닝이 필요하며 철저한 품질관리를 행하였을 경우 이러한 현상은 무시할만하다. 또한 BARRETTE
바닥면 SLIME의 압밀 및 제거와 바닥면 하부의 지반을 보강하기 위하여 TOE-GROUTING을 실시하여 보완할 수
있다.
2)주변마찰력
TRENCH 벽면에 잔존하는 BENTONITE가 지반과 BARRETTE 콘크리트 사이의 마찰력을 감소시키는 윤활작용이
발생할 수 있으나 TREMIE PIPE를 통하여 TREANCH 바닥면에서 부터 상승되는 깨끗한 콘크리트 유동체가 대부분의
BENTTONIE를 밀어올리게 되며 벽면과 콘크리트 사이에 SWEEPING ACTION을 발휘하게 되면 잔존하는 BENTONITE는
시멘트에의힌 CALCIUM 반응에 의해 흡수됨으로써 잔류된 BENTONITE는 더이상 윤활작용제로서 남지 않는다.
3.선정 입지 조건
(1)지반조건
이론적으로 토질조건, 지하수, 깊이 등에 제한을 받지 않으나 장비의 한계성으로 인해 많은 양의 경암반 굴착은 경제성이
없다.
(2)환경조건
- 지반굴착형식이므로 소음 진동 등이 적어 환경적인요소에 민감하지 않다.
- 제한된공간에서 이접건물에 접하여 시공할 수 있으며 BARRETTE의 평면현상을 다양하게 구사할수 있다.
- SLURRY TRENCH는 일반 공법에 비해 단순하고 정돈된 작업환경을 제공한다.
- CRANE작업을 위하여 협소한 면적에서는 곤란하여 지반의 상부는 CRANE BOOM을 세울 수 있는 공간이 필요하다.
4.시공 예
바렛트 기초 일면 STRIP PILE 기초는 사용목적에 따라 평면현상을 비교적 자유롭게 구성할 수 있으므로 아래와 같이
여러가지 목적으로 사용될 수 있다.
- 일반적인 PIERFOUNDATION
- TOP/DOWN공법 적용을 위한 PRE-FOUNDATINCLOUMN
- QUAYWAL의 횡저항 PIER
- 고층건물의 기초
- 교량기초
- 인발저항 기초
- 기타 복합 구조형식

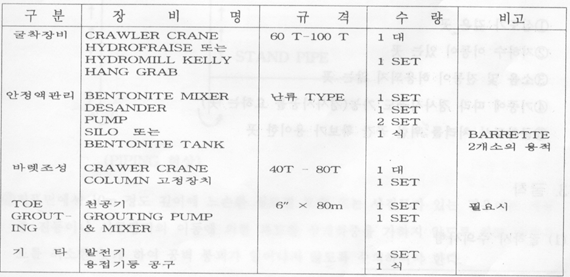

5.투입장비
BARRETTE 작업용 장비는 지하연속벽의 장비를 사용한다. 다만, PANEL 연결용장비만 필요가없다.
|
