EARTH - DRILL 공법
작성자 : 관리자	작성일 :      조회수 : 16855

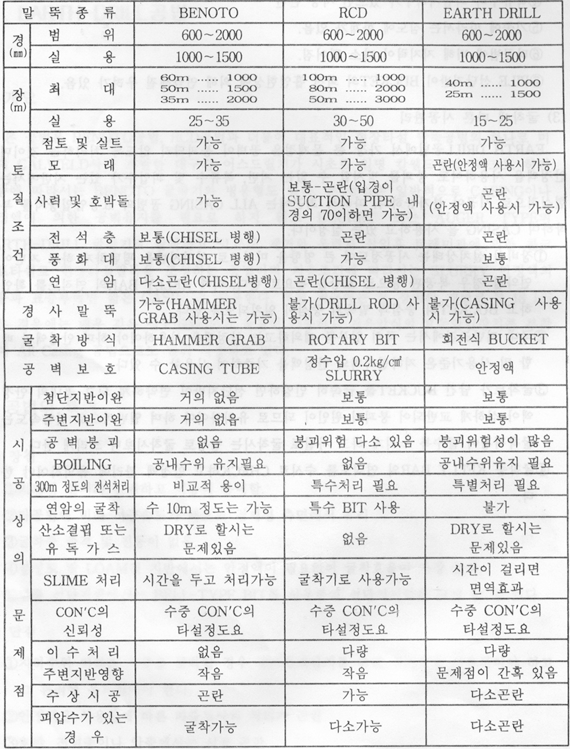

1.개요 본 공법은 BENOTO공법, RCD공법과 더불어대표적인 현장타설 말뚝공법의 하나로 미국의 CALWELD사가 개발한 대구경 어스드릴기기가 시초로 일명 칼웰드공법이라고도 하며 기종에 따라서는 BENOTO 굴착기와 병용현도 있다. 본 공법은 일반적으로 CASING이나 안정액에 의한 공벽유지를 필요로 하지 않고 BUCKET 또는 AUGER TYPE의 EARTH-DRILL굴착기로 굴착하고 SLIME 제거와 옹력재 삽입후 트렘관에 의한 콘크리트 타설로 현장타설 말뚝을 조성하는 공법이며 지층조건에 따라서는SLURRY 안정액의 사용와 표층부에만 짧은 CASING을 사용한다. 특히 최근에는 본 장비의 개발로 B 18 HS같은 경우에는 매우 깊은 심도가지 굴착이 가능하고 전유압식의 요동압입장치를 부착하여 ALLcasting 공법으로 널리 사용되고 있다. 2.공법의 특징 (1)장점 - 기계의 설치가 간편하고 이동이 용이함 - 타공법에 비해 시공속도가 빠르고 경제성 측면에서 유리 - 굴착중 충격 및 진동이 없음 - 점성토 및 LOAM질 지반에서는 안정액이 필요없어 굴착효율이 가장 높다. (2)단점 - 지하수위 이하의 시층을 굴착할 경우 공벽붕괴방지를 위해 안정액을 사용하여야 하고 관리에 유의 - 안정액을 사용함에 따른 배출토사의 처리가 곤란 - 호박, 전석층이나 암층에서는 시공 곤란. - 복류수나 피압지하수가 있으면 시공곤란 - 기종에 따라서는 심도에 한계가 있음 - 타공법에 비해 지지력이 다소 떨어짐 - PILE 선단 지반이 BUCKET의 회전 흡인현상에 의해 약해질 우려가 있음. (3)굴착에 따른 시공관리. EARTH-DRILL공법에서 가장 큰 문제점은 공벽이 붕괴되지 않도록 처리하는 것이며 안정액을 사용하여도 붕괴를 방지할 수 없는 지반, 복류수 및 피압수가 있는 지반에서는 현실적으로 시공이 불가능하다. 따라서 ALL CASING공법의 요동압입장치를 부착하여 CASING을 사용하고 있는 실정이다. - 장비의 설치상태는 시공정도의 큰 영향을 미치므로 설치지반을 평탄하게 하고 지반이 연약할경우 복공판 등으로 보강을 필요로 한다. 이때 KELLT BAR의 연직도를 확인하고 BUCKET의 중심과 말뚝의 중심이 일치되도록 한다. - 국내 지반조건에서는 극히 일부를 제외하고는 안정액을 사용하여야 하며 안정액의 배합 및 사용기준은 지하연속벽의 안정액을 기준으로 사용할 수 있다. - 굴착토가 담긴 BUCKET을 급속히 인양하면 선단지반이 연약하게 되고 공내의 안정액이 심하게 교반되어 붕괴의 원인이 되므로 유의하여야 하며 일반적으로 인양속도는 굴착직격이 클수록 느리게 하고 시질토 굴착시는 점성토 굴착시보다 느리게 한다. - 굴착중 KELLY BAR의 연직도를 수시로 CHECK하고 안정액 관리에 유의하여야 한다.
