신기술 공법(WGS 공법) 및 주입재(WGS 그라우트재)의 설명
작성자 : 관리자	작성일 :      조회수 : 7865

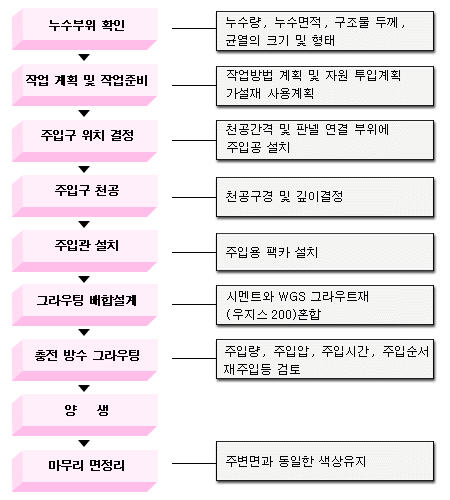

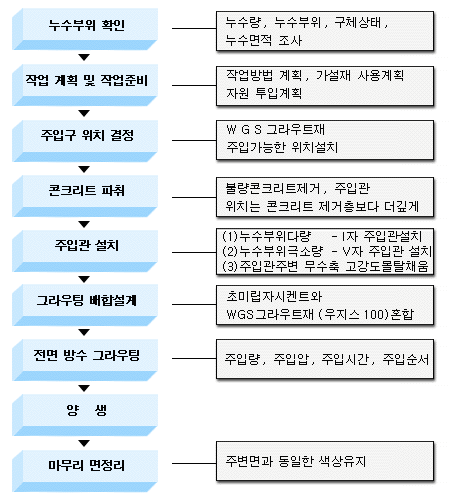

1. 신기술의 내용 ☞ 1-1 신기술의 요약 및 범위 WGS 방수 그라우팅 시스템은 누수가 발생하는 콘크리트 구조물에 대하여 시멘트를 주재료로 하여 고안된 방수성 그라우트재(WGS 그라우트재)를 압력주입식(그라우팅) 방수기법을 적용하여 누수를 효과적으로 방지할 수 있는 보수공법이다. ☞ 1-2 신기술 공법(WGS 공법) 및 주입재(WGS 그라우트재)의 설명 W G S 전면 방수 그라우팅 충전방수 그라우팅 배면 방수 그라우팅 주입예상 단면도 ☞ 1-3 WGS 그라우트재 구 분 W G S 방수 그라우팅 시스템 주입재 전면 방수 그라우트재 ·구성 : 초미립자 시멘트 + 우지스 100 ·특징 : 미세한 공극 부위와 누수경로에 침투 가능한 주입재 충전 방수 그라우트재 ·구성 : 보통 시멘트 + 우지스 200 ·특징 : 구조물 거동에 순응하고 유동성, 접착성이 좋은 주입재 배면 방수 그라우트재 ·구성 : 보통 시멘트 + 우지스 300 ·특징 : 주로 토사층에 주입되어 침투성, 방수성, 내구성 및 환경 안전 성이 우수한 주입재 ☞ 1-4 전면방수 그라우팅 시공순서 다음 그림은 시공방법과 개략적인 순서를 표시한 것으로서 A-Type은 누수량이 소량인 경우이며 B-Type은 누수량이 다량인 경우를 설명한 것이다. ① 누수부위 파취 ② 주입관 설치 ③ 무수축 고강도 몰탈 채움 ④ 전면 방수 그라우팅 ⑤ 주입완료 및 양생 ⑥ 마무리 면정리 ▣ Flow chart ☞ 1-5 충전방수 그라우팅 시공순서 다음 그림은 시공방법과 개략적인 순서를 도시한 것으로서 A-Type은 구조체 외벽 방수지와 구체사이 들뜸부위 충전의 경우이며 B-Type은 콘크리트 구조체 내부의 누수부위 유로 충전의 경우이다. ㉠ H-PILE과 토류벽 ㉡ 되메움 토사 ㉢ 방수 보호 벽돌 ㉣ 방수 보호 몰탈 ㉤ 쉬트 방수층 ㉥ 쉬트 방수와 콘크리트와 부착 안된 공간 ㉦ 콘크리트 구조물 ㉧ 콘크리트 구조물 천공 ① 천 공 ② 주입구 팩카 설치 ③ 그라우팅 ④ 주입효과 및 면정리 ▣ Flow chart ☞ 1-6 배면방수 그라우팅 시공순서 다음 그림은 시공방법과 개략적인 순서를 도시한 것이다. ① 주입구 위치 선정 및 천공 ② 주입관 설치 ③ 그라우팅 장비(플랜트)설치 ④ 배면 방수 그라우팅 및 주입구 체결 ⑤ 양생 및 면정리 ▣ Flow chart 2. 국내외 건설공사 활용전망 본 신기술은 기존의 누수 보수공법의 단점을 개선 보완하고 누수 원인이나 구조물의 형태와 규모, 균열이나 공극의 크기 등에 따라 발생되는 누수를 방지할 수 있는 보수공법을 단독 또는 조합, 병행하여 시행하는 체계적이고도 효율적인 누수보수 시스템으로서 최근 도시교통의 근간이 되고 있는 지하철 구조물, 도심 고층빌딩의 지하층, 지하주차장, 각종 터널, 관로, 댐, 오폐수 처리장, 각종 수조 및 각종 공동구등 대형 콘크리트 구조물의 시공 중 또는 준공 후의 장기적인 유지관리에 대한 대책으로서 그 활용이 크게 기대된다. 3. 기술적 경제적 파급효과 ☞ 3-1 기술적 파급효과 WGS 방수 그라우팅 시스템은 구조물 누수부위의 형태나 조건에 구애받지 않고 어떠한 누수 유형에도 적용이 가능한 누수보수공법으로서 종래의 일반적인 보수공법과는 달리 다양한 양상의 누수가 발생되거나 콘크리트 구조물 주변으로 하천등이 통과하여 지하수로 인한 수압이 많이 작용하는 구조물의 누수시에도 배면의 수압을 경감시키고 누수가 유입되는 파손된 방수층을 복구하며 누수의 경로가 되는 콘크리트 구조물의 미세한 균열이나 공극부위까지 WGS 그라우트재를 사용하여 공기를 제거하면서 전면방수, 충전방수, 배면방수 공법을 보수목적에 맞게 적용함으로서 누수를 근본적, 체계적으로 방지하는 보수공법이다. 기존의 방수 공사업, 그라우팅 공사업, 시설물 유지관리업 업체와 협력관계를 유지하면서 기술을 공유하고 새로운 방수공법을 계속 발전시켜 현장에 적용함으로서 국내의 대형 콘크리트 구조물의 내구연한을 대폭 증대시키고 효용성을 극대화 할 수 있을 것이다. ☞ 3-2 경제적 파급효과 본 신기술은 누수를 근본적으로 해결하는 공법일 뿐 아니라 구조물 내부에서 시공함으로서 작업공간 확보와 작업성이 용이하여 작업 공기를 단축하며 누수 유형별·규모별로 적용공법과 WGS 그라우트재의 배합을 현장 여건에 적합하게 적용함으로서 폴리우레탄 수지 주입 공법과 같이 일률적으로 한가지 공법만을 적용하는 기존 기술에 비해 효과적이고 경제적이며, 기존 주입재와 달리 시멘트 계열의 주입재를 사용함으로서 구조물의 시공성을 장기적으로 보장하기 때문에 유지관리 측면 등을 고려할 때 당 공법을 적용시 경제적 파급효과가 매우 클 것으로 판단된다.
