JS-CGM공법
작성자 : 관리자	작성일 :      조회수 : 9942

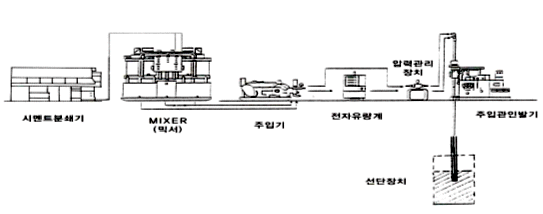

1. 공법개요 JS-CGM공법은 시멘트를 미세하게 분쇄시켜 2중관 롯드와 특수선단 장치로 유도공간 주입과 방사상 주입을 동시에 실시하는 2중관롯드 복합주입 공법으로 급결용 주입재로 주입범위를 한정시키고 완결용 주입재로 침투주입을 실시하여 지반을 균일하게 개량시킬 수 있는 약액주입 공법 2. 특징 - 2중관롯드와 특수선단장치로 유도공간주입과 방사상주입을 동시에 실시하는 복합주입공법 - 시멘트를 미분쇄하여 주입하므로 지반 개량효과가 양호 - 지하수의 차수벽 시공에서 지반보강까지 어떠한 지층에서도 시공목적에 따라 합리적으로 선택하여 시공할 수 있도록 다양한 약재 개발/보유하고 있음 - 맥상 및 침투주입 방법을 반복하여 시행하므로써 그라우팅 목적범위에 한정주입을 실시할 수 있음 3. 공법 적용범위 ① 토류벽 배면 차수 및 지반보강 ② 자립식 토류벽 ③ 턴널, 댐, 제방 등의 차수 및 지반보강 ④ 건축물 기초보강 및 지하수처리 ⑤ 연약지반 슬라이딩방지 ⑥ 진동피해방지 그라우팅 ⑦ 기타 구조물 기초보강 ※ 서울 지하철 9호선 13공구(쌍용건설) 설계반영 공법. 4. 시공방법 ① 케이싱ROD를 사용하여 소정의 지반심도까지 천공한다. ② 천공완료후 특수선단장치가 부착된 2중관 ROD를 설치하고 2중관ROD와 케이싱 사이의 공간을 속채움하면서 케이싱을 인발한다. ③ 2중관 ROD를 1Step 인발하고 1차 급결주입을 실시하여 주입대상지반을 한정화시켜 주입재의 유실을 방지시킨 후, 2차 완결주입을 실시하여 대상 지반을 균일하게 개량시킨다. ④ 주입이 완료되면 주입관을 1 Step인발하고 급결주입과 완결주입을 반복시행한다. ⑤ 상향식 주입이 완료되면 주입공주변을 주입관을 세척하여 건조한 장소에 보관한다. 5. 시공 시스템 6. 시공사례 남강 와룡제 수해 복구공사 차수벽공사 침사지 터파기용 차수벽공사 세굴 방지용 차수벽공사 부전-사상간 복선화 노반공사
