PCF공법
작성자 : 관리자	작성일 :      조회수 : 8474

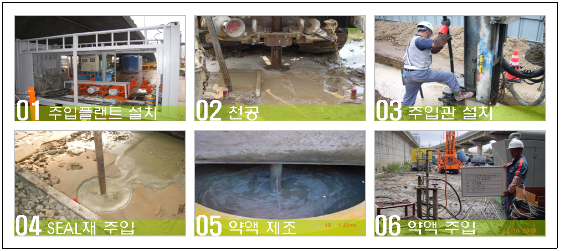

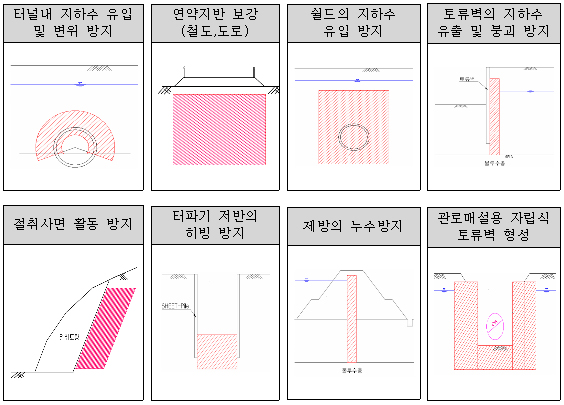

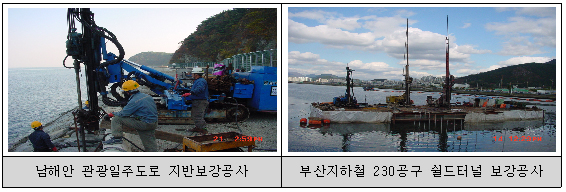

PCF공법 가. PCF공법 개요 PCF공법은 차수 및 지반보강을 위한 목적으로 지반 소정의 개소에 천공후 주입관을 삽입하고, 주입장치를 통해 저압으로 약액을 주입하는 그라우팅 공법기술에 관한 것으로, 사용하는 주입약액과 주입방식에 따라 지반의 개량효과는 엄청난 차이를 나타낼 수 있다. 이와 관련, 국내에서는 현재까지 규산소다와 같은 알칼리성인 물유리계 약액을 주로 사용한다. 그러나 이러한 물유리계 약액을 이용한 지반 주입재는 주입후 시간경과에 따라 자유수 및 흡착수 등에 의해 주입고결체로부터 알칼리 성분의 용탈이 진행되어, 결국에는 주입재의 대부분이 유실 또는 소멸되는 등 내구성 저하가 발생된다. 더욱이, 알칼리 용탈에 의한 토질 및 지하수의 오염을 유발하게 되어 환경적으로 큰 문제점이 제기될 수 있다. 따라서, 이러한 물유리계 주입약액의 단점을 보완하기 위해 개발된 것 중 하나가 실리카졸계 약액으로 본 신청기술에서는 실리카졸계 약액의 제조방식을 개량하고, 자동 제조장치를 이용하여 무공해성이면서 우수한 품질의 실리카졸계 약액을 시공현장에서 직접 제조하였다. 그리고 지반내 약액 주입시 약액의 역류방지 및 누수방지 수단이 장착된 압축에어 또는 핸들압축식 지반강화제 주입장치를 개발하여 상기 실리카졸계 약액의 침투효과를 증대시킴으로써 효율적인 그라우팅 시공을 제공하는 것이다. ☞친환경 시공사례 나. 시공방법 다. 특징 1. Water Glsaa의 강알칼리 성분이 전혀없는 Silica-sol 계 중성영역 주입재의 사용으로 친환경적임. 1) 토양 및 지하수 오염이 없음.     2) 내구성 및 강도저하가 없음. 2. 특수선단장치인 에어패커(특허 제0668130호), 핸들패커(특허 0623058호)를 사용하여 침투효과를 증대시킴. 1) 침투효과 증대 및 시공 간편화.     2)차수효과 우수. 3. 실리카졸 자동 제조장치를 사용하여 현장에서 직접 제조/생산하여 공사비가 절감되고 시공품질효과가 매우 우수함. 4. 겔타임(수초대)이 빨라 지하수 유출 및 토립자의 유실을 속히 방지해야만 하는 급속시공과 하천과 항만 공사중 지반강화나 차수공으로 매우 효과적임. 5. 주입관(멘젯트 튜브 및 강관)의 활용으로 다양한 시공방법 적용 가능. 1) 수직설치    2) 수평설치    3) 경사설치 라. 적용범위 본 PCF공법은 지반을 개량하여 안정시켜서 차수(투수성의 개량), 지반 강화, 변상 방지등 복합적인 효과를 요구하는 범위에 모두 적용이 가능하다.
