조립식 H-BEAM 공법
작성자 : 관리자	작성일 :      조회수 : 6469

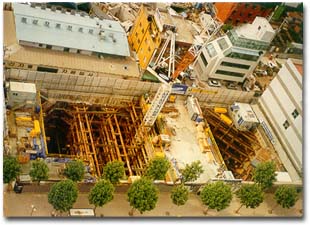

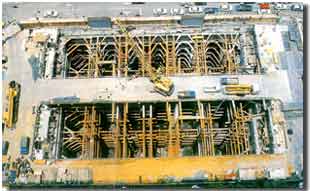

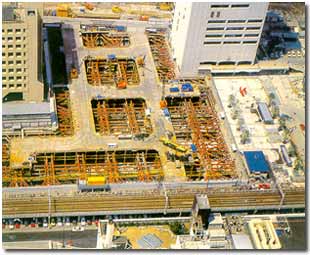

1. 조립식 H-BEAM 공법설명 STRUT, WALE 및 부속자재를 공장 규격품으로 반입하여 현장에서는 볼트로만 조립설치하는 공법으로서 안정성, 경제성, 시공성 및 미관이 양호한 공법 　 2. 조립식 H-BEAM의 특징 용접없이 볼트로 조립하므로 신속 정확 공장제작된 규격품 STRUT 강재로 전용성 양호 현장 품질, 안전에 유리하고 공기 절감가능 시공정밀성 증대, 작업성 우수 별도의 강재 제작장이 불필요하므로 청결한 현장 유지 　 3. 일반 및 조립식 H-BEAM의 비교 구 분 일반 H-BEAM 조립식 H-BEAM 표준형상 주요 사용강재 SS41(H-300x300, H-350x350) SS41(H-300x300, H-350x350, H-400x400) 안 정 성 CORNER STRUT부에 편토압 작용시 반대편 WALE에 전달되는 하중의 증가 공장 규격품을 현장에서 조립 및 절단으로 강재의 강도 저하 좌굴방지용의 ㄷ-Channel 및 Angle의 시공성이 요구됨 현장에서 직접 제작하는 시간이 많으므로 안전사고 위험이 높음 격자형 구조로 편도압 작용시 하중분산 효과가 커 안전하며 변위가 적음 공장 규격품의 현장 BOLTING 조립으로 신뢰도가 높음 격자 구조로 좌굴에 대한 대응력이 강함 공장제작으로 안전사고 위험이 적음 시 공 성 강재사용 종류가 많아 작업 능률이 떨어짐 용접 및 Bolt 조립으로 시공속도 저하 보유량 확인 어려움 강재 규격화로 설치 및 해체가 용이하므로 속도가 빠름 Bolt 조립으로 시공속도가 빠름 강재의 규격화로 SIZE별 재고 파악이 용이 경 제 성 현장용접 및 절단으로 강재 손실이 증가됨 현장제작으로 조립 및 가공시 별도의 제작장 필요(ㄷ-Channel, Angle등) 현장제작으로 조립 및 가공시 별도의 제작장 필요 강재의 설치 해체시의 손실(2.0m 이하 고재처리)이 증가 세분화된 규격품 사용으로 강재의 손실이 적어 회전율이 높음 Strut의 격자 설치로 H-BEAM 강재의 수량은 증가하나 별도의 좌굴 방지용 강재 불필요 공장 제작의 규격품 사용으로 초기비용 증가하나 별도의 작업 공간이 불필요 조립식 Bolt의 공장 규격품으로 강재손실이 적음. 미 관 성 조립완료시 비정열 구조로 복잡함 도장되어 있지 않음 조립시 규칙적으로 정열되어 안정감이 확보 부식방지를 위해 도장되어 있음 　 　 　 4. 조립식 H-BEAM 시공 흐름도 준비작업 계획도면과 현장 치수 확인 장비투입 기준선 먹맥임 자재투입 소(小) 먹매임 BRACKET 설치 WALE 설치 CHANNEL 설치 STRUT 설치 (반복작업시행) (2 ~ 5단) ANGLE BRACING 설치 JACK COVER 설치 화 타 설 치 WALE 홈 메우기 PRELOAD (유압 JACK) ANGLE BRACING 설치 BOLT 조이기 점 검 1단 토공 작업 및 완료 조립식 H-BEAM * 조립식 H - BEAM 해체는 구조물 공정에 의해 설치 작업의 역순으로 행한다. 　 　 5. 대표적 공사실적 외국에서의 빈번한 시공실적과 반대로 국내에서는 거의 실적이 없고 태화강재산업(주)에서 실시한 예로 다음과 같다. 공 사 명 공사시기 발 주 처 포항 용흥동 APT 95.7 현대산업개발 역삼동 706 빌딩 96.9 삼성물산 미아리 풍양회관 97.5 삼부토건 구리 상수도 취수관로 98.9 (주)태영 ※ 공사 결과 경제성, 미관성이 좋고 특히 시공 기간을 단축할수 있어서 조기에 작업을 완료할수 있었다. 6. 참고자료 1. 자재제원 2. 설계 및 시공예 국내 공사현장예 : <역삼동 706현장> 국외 공사현장예 : <대만현장> <일본현장>
